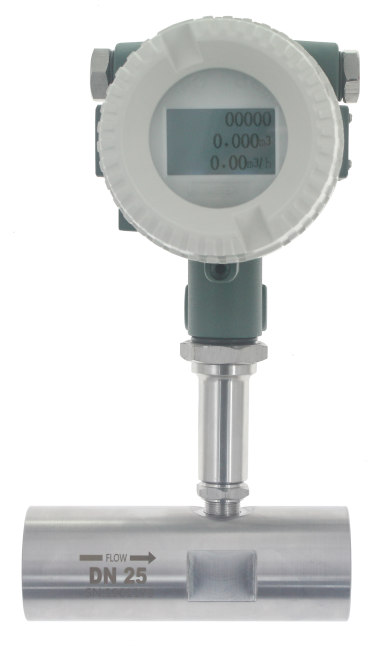

FT023 渦輪式流量傳訊器
產品簡介
FT023渦輪流量計是根據於管徑中心置放的渦輪，當流體通過時，會對渦輪葉片的表面施力並使其轉動，渦輪的轉速隨流量而變化，當達到穩定的轉速時，會與流速成正比。渦輪的轉速通過精密感應元件後，並通過電路對訊號進行放大、濾波、整形，而產生脈衝訊號。通過對脈衝訊號的處理後，透過旋轉的速率來計算瞬時的流量值。特殊低功耗型可搭配電池供電做流量計量。在物聯網的規格上亦可選購LoRa、NB-IoT傳訊。
| 產品性能 | |
|---|---|
| 精確度 | ±1% F.S. |
| 測量範圍 | 請參考流量對照表 |
| 測量介質 | 乾淨液體 |
| 工作壓力 | 6.3MPa(螺牙型) |
| 工作溫度 | -20~120℃ |
| 產品認證 | - |
| 電氣規格 | |
|---|---|
| 工作電源 | DC 12V；DC 24V；Battery DC 3.6V |
| 訊號輸入 | - |
| 訊號輸出 | DC 4~20mA(兩線)；DC 1~5V RS485 Modbus(RTU)；Pulse LoRa(選購)；NB-IoT(選購) |
| 顯示器 | LCD |
| 機械規格 | |
|---|---|
| 接續型式尺寸 | 3/8"~10"法蘭 3/8"~2-1/2"螺牙 |
| 接液材質 | - |
| 環境條件 | |
|---|---|
| 環境濕度 | - |
| 環境溫度 | - |
- 測定管與接續可選購SUS316材質
- 高精確度，可達±1% F.S.
- 重現性好，可達±0.1%
- 輸出脈衝頻率訊號，適用於總量計量及與電腦連接，無零點漂移，抗干擾能力強
- 0.04 ~ 800 m3/h廣泛測量範圍
- 螺牙接續型式可在6.3MPa之壓力下運作
- 可選購一體型LCD顯示器，雙排12位數，可實現現場觀測瞬時流量和累積量
- 可依現場安裝需求選擇一體型、出線型、分離型
- 輸出訊號Pulse(OCT)，支援DC 4~20mA和RS485 Modbus(RTU)訊號
- 防護等級IP67
- 可選購LoRa或NB-IoT作物聯網通訊輸出
- 工業製程用水
- 純淨水和化學品生產
- 過濾系統
- 冷卻系統
- 暖通空調系統
- 石油和化工業
- 冶金業
- 造紙業
- 供水系統
