FT024 熱質式氣體流量傳訊器
產品簡介
FT024 是一款專用於量測氣體流速、流量、溫度的檢測傳訊器，適合量測介質為無油、無冷凝水的氣體，量測端結構是由兩組高精密度的RTD溫度檢測器，加上一組穩定可靠性高的加熱器組成，並放置於SUS316L材質感測棒最前端。頂端的傳訊器使用數位電路從量測端提取兩組溫度計的溫度差訊號與加熱器中的功耗，運用內部精密的計算後取得測量氣體的流速與溫度，將流速乘以管路平均流速係數，再乘使用者設置的內管截面積，算出瞬間流量與累積流量值。兩項流量數據可一同顯示於傳訊器LCD觸控螢幕上。在訊號輸出的選擇，具備類比、數位、通訊、物聯網等輸出類型，可滿足各行業客戶需求，FT024將是您在測量整廠氣體消耗量與洩漏量的最佳選擇。
| 產品性能 | |
|---|---|
| 精確度 | ±(1.2% Reading+0.3% F.S.)(標準)；±(0.8% Reading+0.3% F.S.) |
| 測量範圍 | 0(0.2)…250m/s |
| 測量介質 | 壓縮空氣；氮氣；二氧化碳；氧氣和非冷凝氣體 |

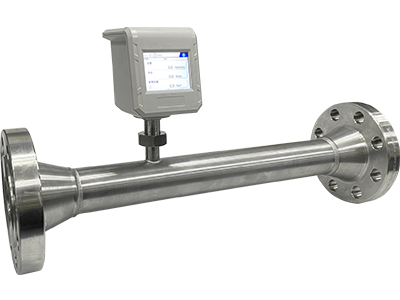

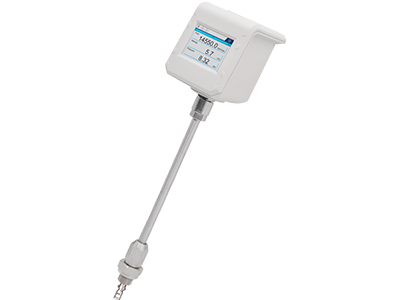

| 工作壓力 | 插入型: -1~20bar；管道型: -1~20bar；-1~40bar |
| 工作溫度 | 感測棒: -40~150℃；外殼: -30~70℃ |
| 產品認證 | - |
| 電氣規格 | |
|---|---|
| 工作電源 | DC 18~30V |
| 訊號輸出 | DC 4~20mA；RS485 Modbus(RTU)；Pulse；可選購LoRa或NB-IoT通訊功能 |
| 顯示器 | 2.8"LCD觸控式顯示器(選購) |
| 消耗功率 | 5W |
| 機械規格 | |
|---|---|
| 接續型式尺寸 | 插入型螺牙：1/2"；管道型螺牙：1/2"~2"；法蘭：1/2"~3" |
| 接液材質 | SUS316L |
| 環境條件 | |
|---|---|
| 環境濕度 | - |
| 環境溫度 | -30~70℃ |
- 選購2.8"LCD全彩觸控螢幕，可依安裝位置90°、180°、270°旋轉
- 溫度差原理測量，可直接測量氣體質量流量
- 具發明專利Quiksaf裝置，可作免停機施工安裝
- 適用於1/2"~36"管徑安裝使用
- 內建具發明專利加熱抗濕線圈，可應用於高濕氣體流量測量
- 內建流體係數外校功能，可搭配流量標準件施作多點流量線性校準
- 標準配置10,000,000 數據記錄功能
- 精確度最高可達0.8% Reading(選購)
- 物聯網LoRa、NB-IoT 傳訊功能(選購)
- 標準配置DC 4~20mA、Pulse、RS485 Modbus(RTU)
- 1200：1量程比，有效量測範圍0.2~250 m/s
- 內建密碼鎖，可應用於氣體流量計費
- 繁中、簡中、英文，三種語言模式可選
- 壓縮氣體、混和氣體、非爆炸性氣體消耗量測量及成本核算
- 氣體洩漏檢測、洩漏率的測定
- 對單一機器的壓縮空氣進行可攜式測量
- 廠區之間空壓氣體分區流量計算
- 石油化工產業
- 半導體、液晶面板產業
- 食品、汽車製造產業
- 造紙、鋼鐵產業
- ISO 50001工廠能耗與需求量基準線的建立
