FT041 電磁式流量傳訊器
產品簡介
FT041電磁式流量計適用於測量封閉管路中流動的導電性液體的體積流量，具有LCD顯示，mA、Pulse、RS485、HART輸出，可同時顯示瞬間流量、流速以及累積流量。其測量原理是基於【法拉第電磁感應定律】來設計。當測量流量時，流體流過電磁線圈所產生的磁場時，液體的導電性流動感應出一個與平均流速(即體積流量)成正比的電壓，因此要求被測的流動液體具有最低限度的電導率。其感應電壓訊號透過直接接觸流體的正電極與接地電極檢測出流速，再透過電纜線傳送至微電腦傳訊器計算流量顯示在傳訊器的顯示幕上。傳訊器藉由微電腦電路板轉換成數位、類比訊號再傳送至中央系統(DCS、PLC、DDC、PC)中。
| 產品性能 | |
|---|---|
| 精確度 | 管道式：±0.5% F.S.；插入式：±1.5% F.S. |
| 測量範圍 | 管道式：0.1~15m/s；插入式：1~10m/s |
| 測量介質 | 導電率＞30μs/cm的液體 |
| 電氣規格 | |
|---|---|
| 工作電源 | AC 100~240V；DC 24V(標準) |
| 訊號輸出 | DC 4~20mA+Pulse+RS485 Modbus(RTU)(標準)，可選購HART通訊 |
| 顯示器 | LCD 背光 |
| 電氣連接 | M20*1.5 |
| 消耗功率 | ＜20W |
| 防護等級 | IP65 |
| 機械規格 | |
|---|---|
| 外殼材質 | 壓鑄鋁 |
| 環境條件 | |
|---|---|
| 環境濕度 | ＜95%RH(無冷凝) |
| 工作溫度 | 一體型：-10~55℃；分離型：-10~60℃；感測器依材質不同而有差異，詳細請見型錄內規格表 |

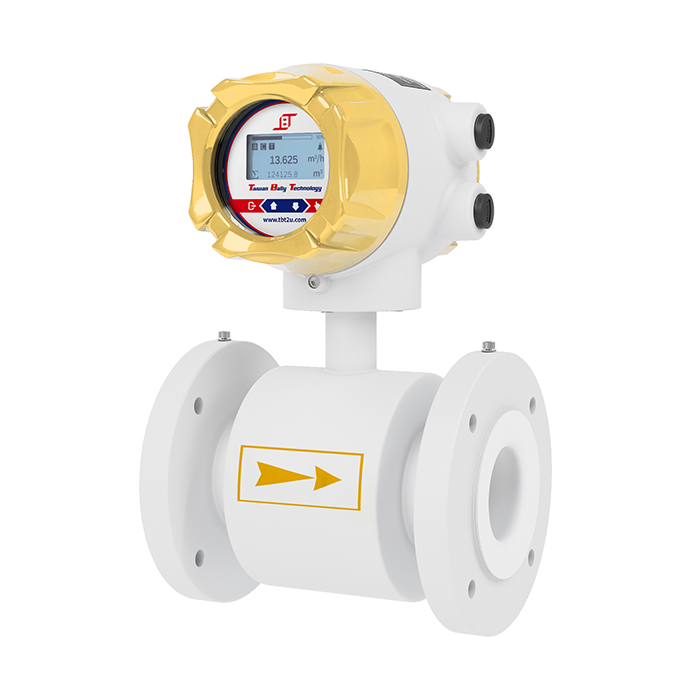

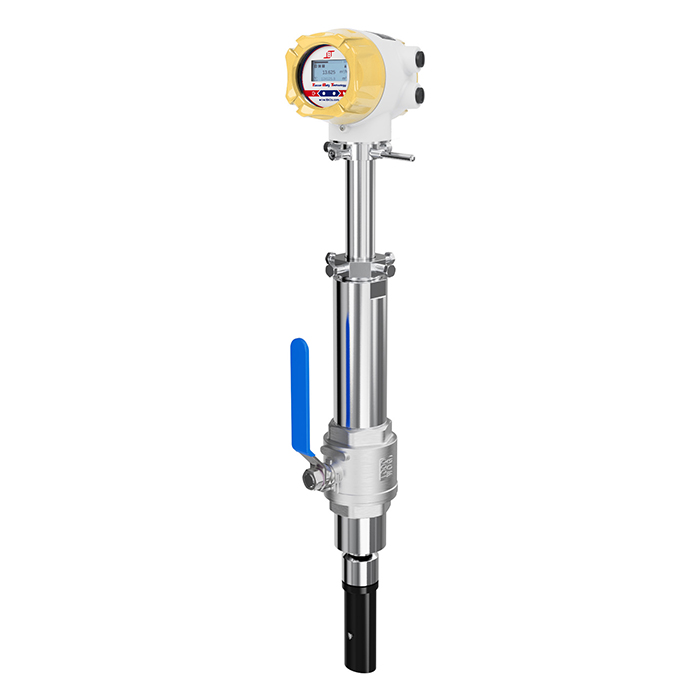

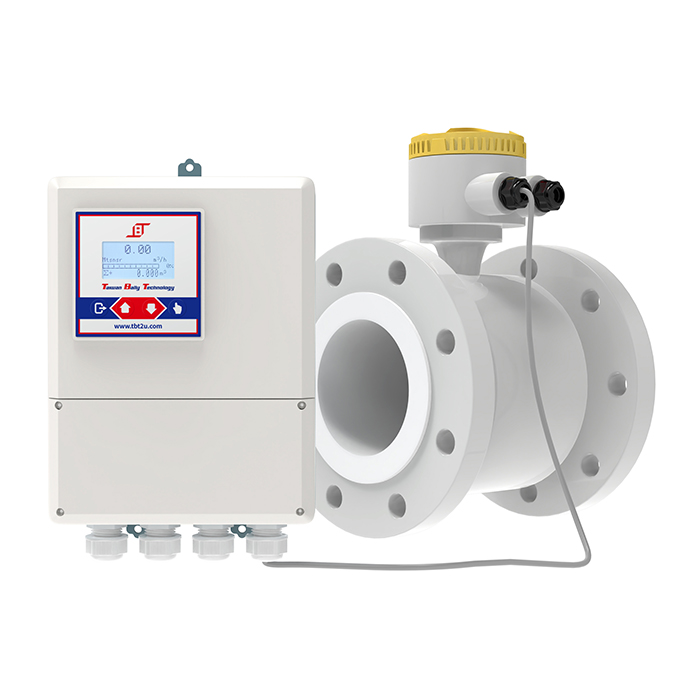

- LCD顯示器，可選擇與流量計一體型或分離型顯示，感測器可選擇管道式(法蘭、夾管)及插入式測量
- 測量結果不受溫度、壓力、黏度和密度等物理特性影響，無壓力損失，可應用於測量各種具導電液體的流量
- 標準配備DC 4~20mA、Pulse及RS485 Modbus(RTU)通訊，可選購HART或LoRa、NB-IoT通訊功能
- 螢幕可顯示流量、流速、空管比、單位、時間、警報類型等參數
- 可選購四氟材質內襯、SUS本體，可於腐蝕性環境下工作
- 雙向測量系統，可測量正向、反向流量
- 可選購BTU熱量，支援四線式PT1000
- 液體和漿體的瞬間流量、累積流量以及流速測量
- 淤泥、泥漿、紙漿、砂漿等流量測量
- 純水、家庭汙水、工業廢水、製程廢水 流量測量
- 化工和生醫製藥
- 食品、飲料、餐飲工業
- 半導體製程水、空調冷卻水
- 自來水流量計費、水庫、抽水站、汙水處理廠
