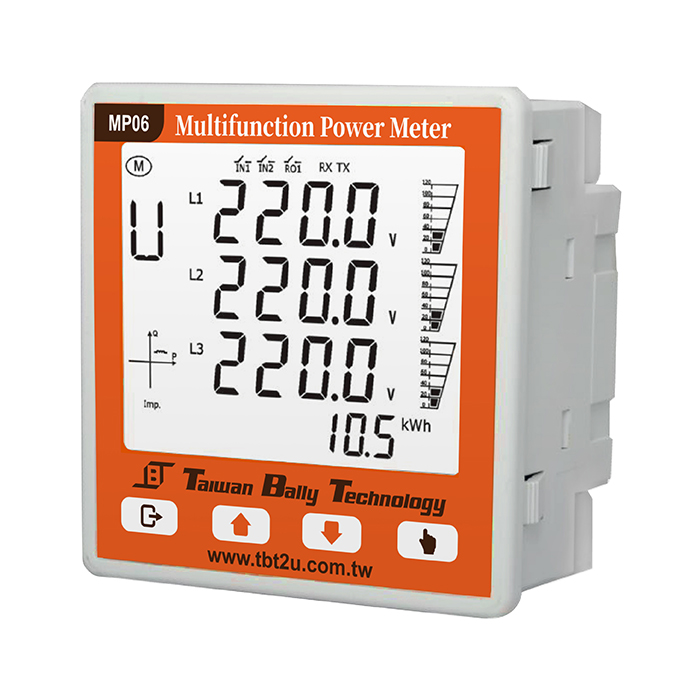

MP06 盤面型三相電力分析儀
產品簡介
MP06是一款盤面開孔安裝的三相多功能電力測量儀錶，可外接開口式比流器與羅氏線圈，實現免拆線量測線電流，簡化量測步驟，節約施工成本。選購開口式比流器、羅氏線圈皆與MP06一同匹配校正，準確度更高。
MP06可量測1P2W、1P3W、3P3W、3P4W電力系統；可測量R.S.T 三相的電流、電壓、功率因數、諧波、功率、電能、需量等多個電力參數。內建RS485 Modbus(RTU)通訊介面，將測量到的數據即時傳送給系統資料中心。
MP06內建6種電力計量費率，適合尖峰離峰電價計費時使用，並提供固定式與滑動式電力需量量測功能。
| 產品性能 | |
|---|---|
| 精確度 | 電流:0.5%+電流感測器精度 電壓:±0.2%(AC 60V~600V) |
| 電氣規格 | |
|---|---|
| 工作電源 | AC 90~260V(標準)；DC 24V |
| 訊號輸出 | RS485 Modbus(RTU) |
| 顯示器 | 3.8"LCD |
| 防護等級 | IP20 |
| 機械規格 | |
|---|---|
| 固定方式 | 壁掛安裝 |
| 外型尺寸 | 96*96*45mm |
| 環境條件 | |
|---|---|
| 環境濕度 | 5~95%RH(無冷凝) |
| 工作溫度 | -25~60°C |
| 環境溫度 | -40~85°C |
- 3.8"LCD顯示螢幕
- 內建滑動式與固定式需量量測功能
- 內建6組時間電價計算功能
- 內建一組乾接點輸入功能
- 內建一組Relay輸出，可作欠逆向相、過電壓、過電流等警報輸出
- 內建積分器，羅氏線圈可直接連接MP06
- 標準工作電源AC 90~260V，可選購DC 24V

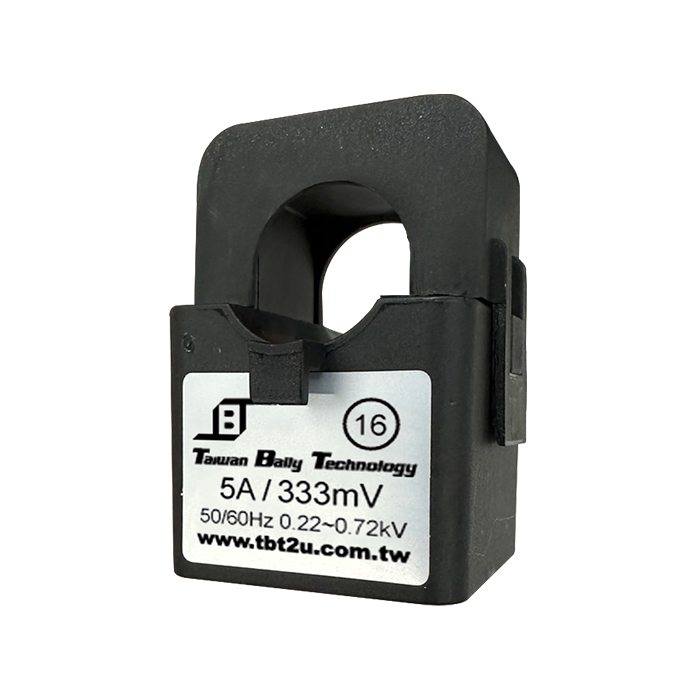

- 可選購開口式比流器與羅氏線圈導線長度可訂製，並提供RJ12電器連接

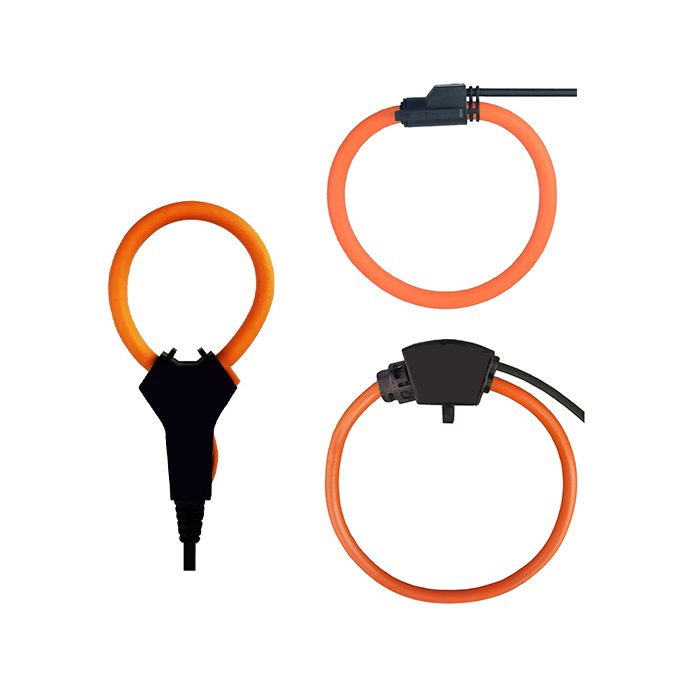

- 可選購羅氏線圈，輸入電流AC 10000A @60Hz (Max.)
- 輸入電壓AC 720V (Max.)
- 建築電力計費
- 設備功耗量測
- 智慧型工廠電力計算
- 支援碳盤查電力計算
- 工廠電力需量量測
- 電力品質分析
- ISO 50001能源基線量測
