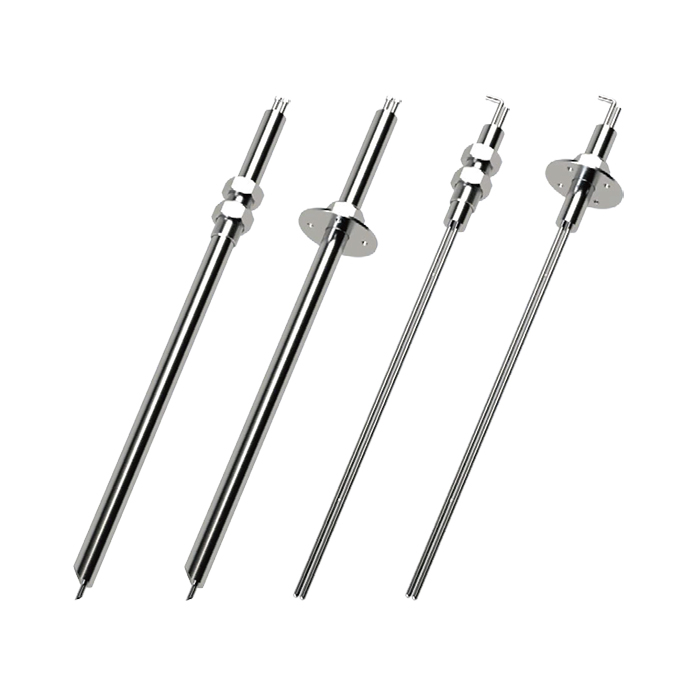

MiniBAR 簡易型皮托管
產品簡介
MiniBAR係參考排放管道中氣體體積流率量測方法(NIEA A103.70B)所設計的皮托管式氣體流量感測棒。依據測量的氣體成分不同，MiniBAR提供了SUS304、SUS316、SUS316L三種材質選擇，型式上則有單點測量與多點測量兩種。
使用方法概要：使用MiniBAR量測煙囪或排放管道中流速向量的速度壓力(Velocity head,ΔP)和偏離角度(Yaw angle,θy)。透過上述量測和對煙道氣密度的測定，計算煙道氣的近軸平均速度。最後利用近軸平均速度可求得煙囪或管道中的平均氣體體積流率。
| 產品性能 | |
|---|---|
| 精確度 | ±3~5% F.S.(@ 5~50m/s) |
| 測量範圍 | 3~60 m/s |
| 重現性 | ±0.1% F.S. |
| 機械規格 | |
|---|---|
| 接續型式尺寸 | 螺牙：PT Male；NPT Male 法蘭：JIS 5K；JIS 10K；ANSI 150 lb；MINI Flange(80mm)；80*80mm弧面方板+方形止漏片 |
| 本體材質 | SUS304；SUS316；SUS316L |
| 環境條件 | |
|---|---|
| 工作溫度 | 800℃(Max.) |
- 產品設計依據排放管道中氣體體積流率量測方法(NIEA A103.70B)製作
- 風速管能增強在無脈衝訊號中，總壓和靜壓測量的穩定性，5~50 m/s無需校正狀態下，測量氣體總量精確度±3~5%
- 依據現場需求可訂製單點或多點量測型式
- 依據測量氣體可提供SUS304、SUS316、SUS316L材質選擇
- 依據現場需求可選購一體型安裝的差壓(風速)傳訊器
- 給水和排水、水利和水資源
- 節能監測、節水管理
- 石油、化工、冶金、礦業
- 食品、醫藥
- 有機氣體排放測量
- 供電、發電
- 造紙、船體製造行業
- 流量巡檢、流量追蹤和採集
- 熱量測量、熱量平衡
- 酸鹼氣體排放測量
