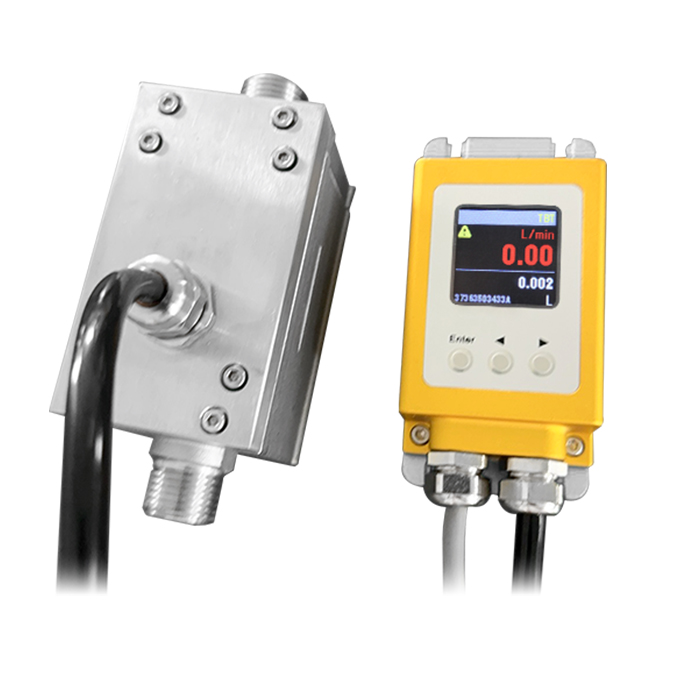

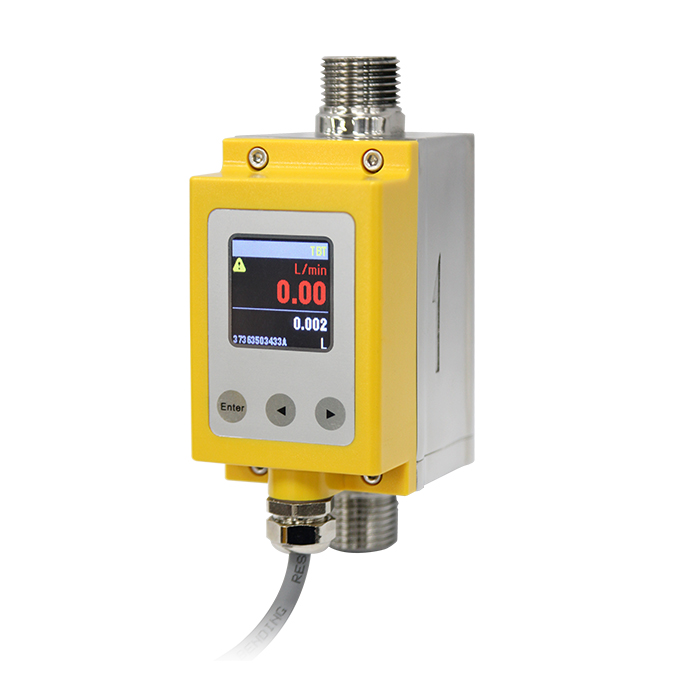

FT803 微小型電磁式流量傳訊器
產品簡介
FT803微小型電磁式流量傳訊器適用於測量封閉管路中流動的導電性液體的體積流量，具有LCD顯示，DC 4~20mA、Pulse、RS485 Modbus(RTU)輸出，可同時顯示瞬間流量、流速以及累積流量。其測量原理是基於【法拉第電磁感應定律】來設計。當測量流量時，流體流過電磁線圈所產生的磁場時，液體的導電性流動感應出一個與平均流速(即體積流量)成正比的電壓，因此要求被測的流動液體具有最低限度的導電率。其感應電壓訊號透過直接接觸流體的正電極與接地電極檢測出流速，再透過電纜線傳送至微電腦傳訊器計算流量顯示在傳訊器的顯示幕上。
| 產品性能 | |
|---|---|
| 精確度 | 流量：±0.5% R.D.(標準)；±0.2% R.D.，溫度：±0.5℃ |
| 測量範圍 | DN6~DN50 |
| 測量介質 | 導電率≥ 5μs/cm的液體 |
| 電氣規格 | |
|---|---|
| 工作電源 | DC 24V |
| 顯示器 | 1.5" OLED |
| 類比輸出 | DC 4~20mA |
| 數位輸出 | Pulse |
| 機械規格 | |
|---|---|
| 內襯材質 | PEEK |
| 密封墊材質 | EPDM |
| 接續型式 | PF(G) Male；NPT Male；食品級法蘭 |
| 電纜線長度 | 1M(標準)~50M(Max.) |
| 環境條件 | |
|---|---|
| 環境濕度 | 0~95%RH(無冷凝) |
| 環境溫度 | -25~70℃ |
- 標準內建DC 4~20mA、Pulse輸出及RS485 Modbus(RTU)通訊
- 訊號隔離，抗干擾能力強
- 精確度最高可達 ±0.2% R.D.
- 無直管段要求，寬流速範圍0.05~6.5m/s
- 1.5" OLED顯示螢幕，畫面可360度旋轉
- 可選購溫度測量功能
- 內建空管警報功能
- 定量灌裝產業
- 生物製藥業
- 半導體產業
- PG25冷卻液流量量測
