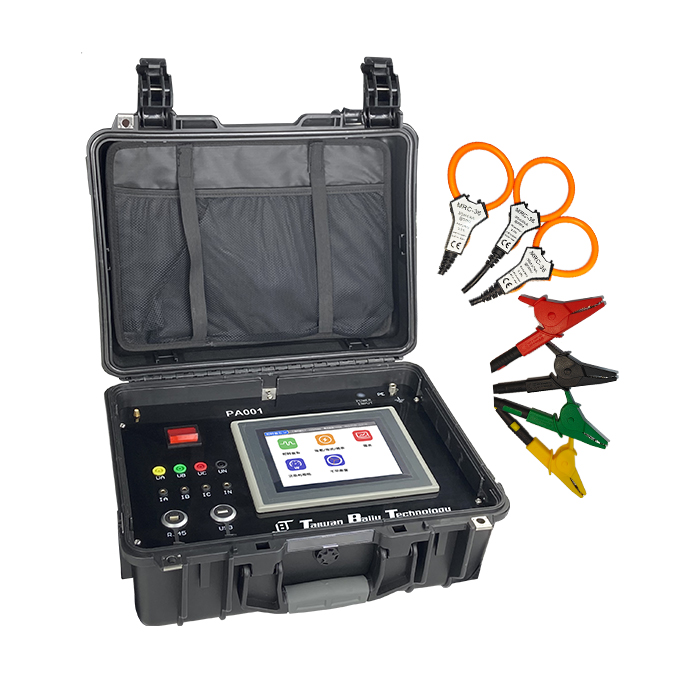

PA001 攜帶式電力分析記錄儀
產品簡介
PA001 攜帶式電力分析記錄儀，是一款可量測1P2W、1P3W、3P3W、3P4W電力系統電參量的一款多迴路使用的電力錶，可測量A、B、C相和N相電力系統上的電流、電壓、功率因數、諧波、有功功率、電能等多個電力電能參數。
PA001 在電流量測可搭配羅氏線圈或電壓取樣夾，標準配置RJ45通訊埠，亦可選購RS485 Modbus或LoRa通訊輸出。實現免拆線測試、簡化測試步驟、節約施工成本，更方便工程測試及配電系統的檢查和維護。可與各種系統兼容，把前端採集到的電能參數數據傳送給系統數據中心。
| 產品性能 | |
|---|---|
| 精確度 | 電流：0.5%+電流感測器精度 電壓：±0.2% |
| 數據記錄 | 32G SD card，基本數據、電壓諧波、電流諧波記錄(1次60sec，儲存時長3年) |
| 電氣規格 | |
|---|---|
| 工作電源 | 自激式供電AC 90~528V |
| 訊號輸出 | RJ45(標準)；RS485 Modbus；LoRa |
| 顯示器 | 8"全彩HMI |
| 消耗功率 | 20W (Max.) |
| 防護等級 | IP20 |
| 機械規格 | |
|---|---|
| 外型尺寸 | 430*345*188mm |
| 環境條件 | |
|---|---|
| 環境濕度 | 5~95%RH(無冷凝) |
| 工作溫度 | -25~55°C |
| 環境溫度 | -40~85°C |
- 內建事件數據記錄功能
- 記錄電壓驟升、電壓驟降、三相不平衡
- 可選購TAF實驗室校正報告
- 標準自激式工作電源，無須另外連接工作電源
- 觸控HMI可做即時電力趨勢分析
- 可選購電壓取樣夾或羅氏線圈導線長度可訂製
- 測量諧波51次
- 可選購RS485 Modbus(TCP)或LoRa通訊輸出
- 建築電力計費
- 設備功耗量測
- 智慧型工廠電力計算
- 支援碳盤查電力計算
- 工廠電力需量量測
- 電力品質分析
- ISO 50001 能源基線量測
